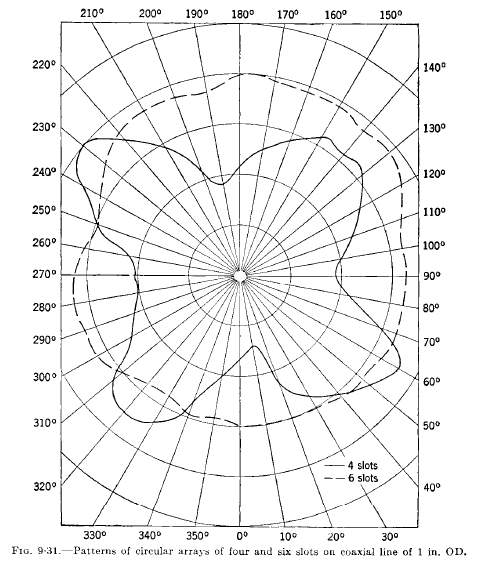

Después de construir el modelo Galax y apreciar la similitud de su diagrama de radiación con el que corresponde a una antena de similar número de ranuras, pero elaborada con guía de onda redondo, nos preguntamos si es posible lograr una mayor uniformidad del patrón omnidireccional aumentando el número de ranuras por cada cara.
Quasar, el prototipo construido para comprobar este supuesto se presento en el MicroMet celebrado en Guadarrama en Febrero de 2015.
El modelo se entregó a Luis EA4BGH para evaluar su funcionamiento y patrón de radiación.

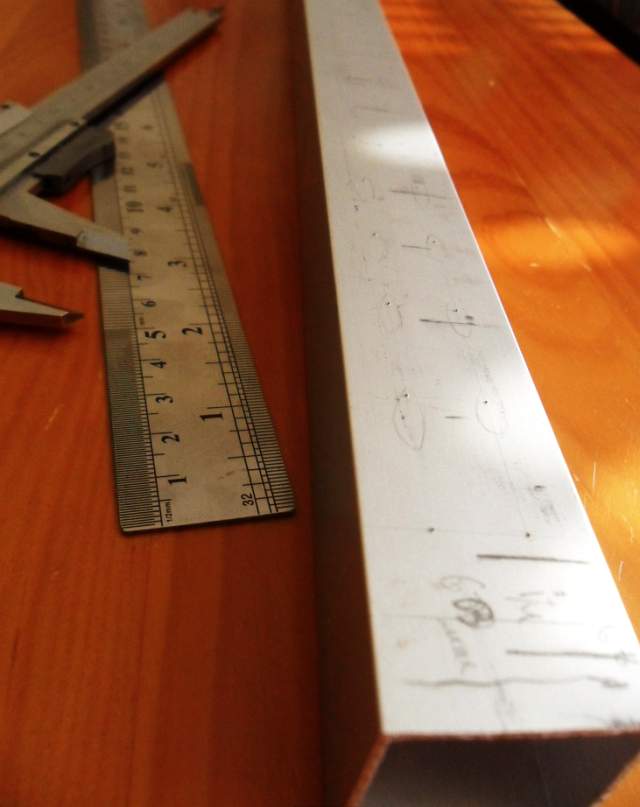

El mecanizado de la Quasar se ha realizado completamente a mano, sin ayuda de equipamiento CNC. Tiene un total de 200 ranuras repartidas en 25 niveles, dos por cada cara. La construcción completa del prototipo ha supuesto al realización de mas de mil operaciones de mecanizado diferentes.

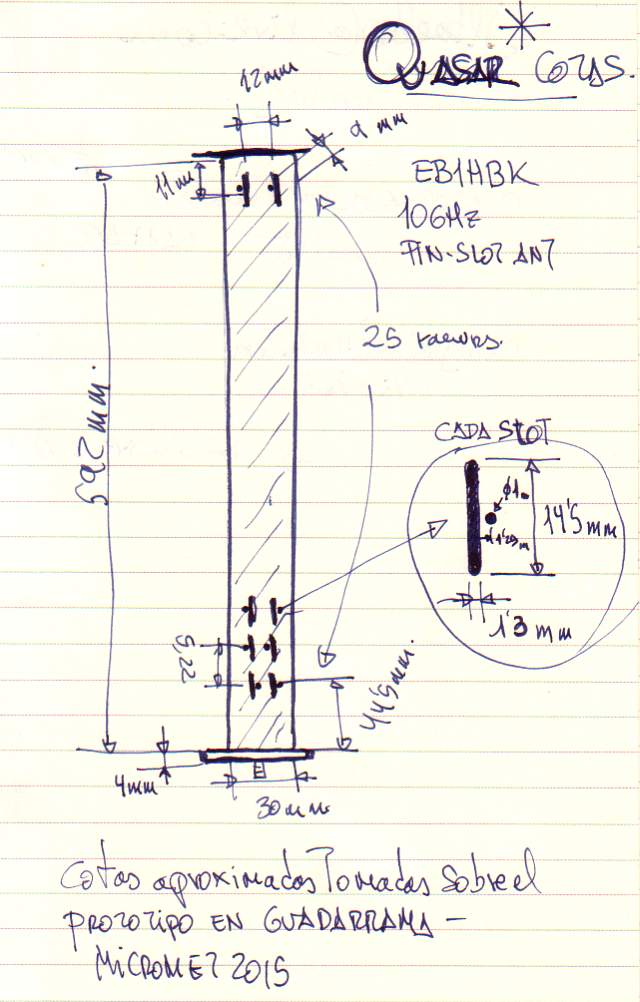

Este es al croquis de cotas tomado “in situ” durante el MicroMet de Guadarrama:

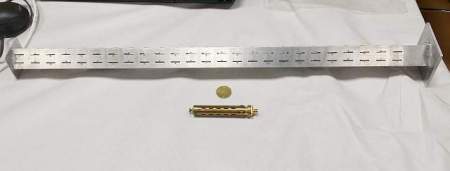

A continuación podemos comparar de tamaño con una antena de ranuras y pines de diseño clásico con guía redonda para 24 GHz que trajo Benjamín EA3XU:

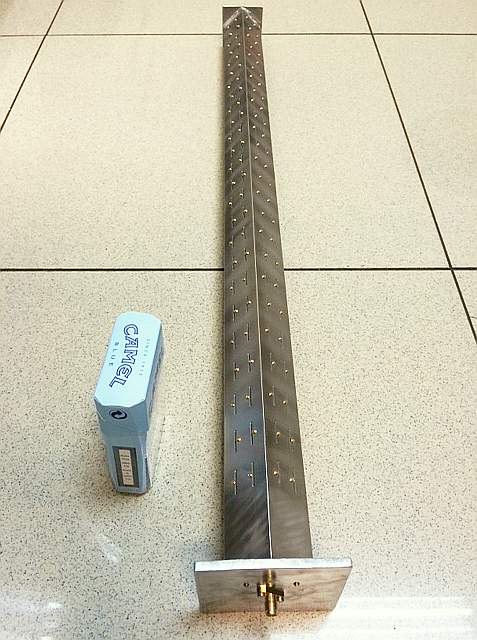

Este es el modelo construido. Ahora hay que realizar las oportunas medidas y comprobaciones de funcionamiento.
(…)
