Se trata de un servidor de acceso a la red de internet que retransmite en streaming parte del espectro de la banda seleccionada, con el añadido de la visualización de la actividad distribuida en ese sector, al que es posible conectar a través de navegadores web. El ancho de banda mostrado dependerá del receptor del cual toma la señal. Así, podemos encontrar desde servidores que retransmiten todo el espectro de HF, hasta aquellos que solo son capaces de muestrear 48kHz, dando menor juego a la recepción.
Las funciones disponibles a los usuarios permiten cambiar de frecuencia, modo y ancho de banda del filtro, y memorias. El indicador de señal ha de tomarse como relativo. Es frecuente ver indicaciones de S5-S7 aún con ruido de fondo muy bajo. Es debido a la pobre conversión ofrecida por el A/D del SDR, que en el caso de los RTL es de solo 8bit. Para obtener una indicación más precisa, es mejor tomar la lectura en dB sin señal y aplicar la diferencia en presencia de alguna.
Hasta el momento, no existe otra aplicación de características similares en la red. El autor del WebSDR es Pieter, PA3FWM que lo cede a todo aquél que lo solicite y justifique su uso. El software está desarrollado en Javascript, JAVA y C. El servidor funciona únicamente en entorno Linux. El autor no tiene objeción en que parte del software abierto sea modificable. Es por eso que pueden verse diferentes plantillas con más o menos funciones accesibles a los usuarios.
La última versión del software usa el motor HTML5 para navegadores de la familia Mozilla. Esto hace posible que no dependamos de las insoportables actualizaciones del nefasto JAVA y sus trillones de aplicaciones que lo utilizan en todo el mundo …
Por un lado, está el servidor WebSDR y, por otro, el del receptor SDR. En el caso que describo, se trata de una llave china RTL y el software es el desarrollado por Osmocom, con licencia de código abierto.
El software del SDR mantiene un puerto TCP activo, a la escucha de comandos procedentes de un cliente, el WebSDR, que le proporciona la frecuencia de sintonía, corrección de la misma, etc., mientras que el WebSDR se encarga de 'leer' las tramas IQ del SDR, decodificarlas y mostrarlas en la aplicación web.
La idea parte de Luís, EA5DOM. Tras una serie de correos, Luís logra liarme lo suficiente para que monte un receptor en la banda de 10GHz aprovechando que ya tenía en marcha el servidor para uso, digamos personal, como panadapter de mi instalación de HF en remoto (eso es otra historia fuera del objeto de este artículo). Para conseguir el objetivo debía proveerme de un LNB moderno, ya que los que tenía, de finales de los 90, parece que no servían…

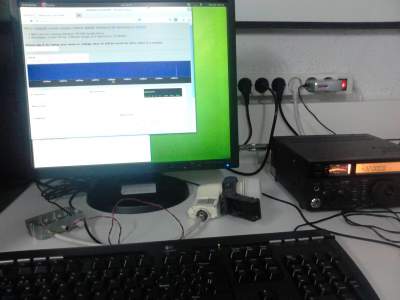

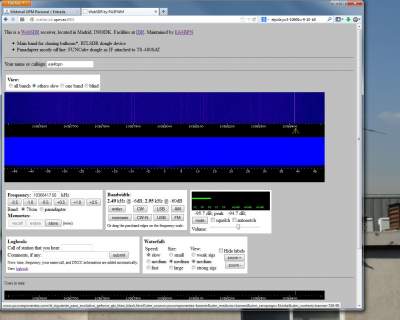

Me recomendó el Sharp. Me atrajo la idea de que fuera 'barato' porque, dicho sea de paso, mi fe en el invento era escaso. Así pues, conecté el LNB a un pincho RTL de los chinos a través de un mezclador MATV-SAT de Televés, ajusté la frecuencia de FI a 618MHz y mediante un walkie (chino, claro está), obtuve la recepción del 24 armónico en el WebSDR. Y no solo eso, sino una emisión espúrea del sintetizador del propio walkie, como puede verse en la captura.

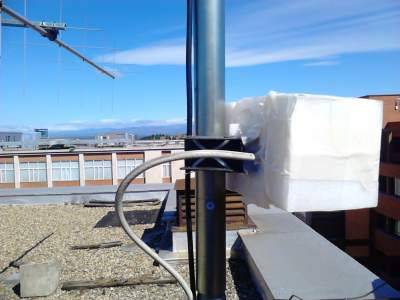

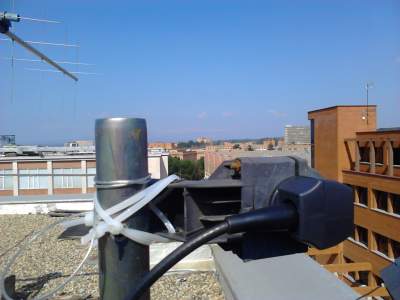

Una vez obtenido éxito en el banco de trabajo, tocaba subir el LNB a la azotea y pasar a pruebas prácticas con estaciones de verdad. Aquí obtuve la ayuda de Pedro, EA4BM y Luís, EA4BGH. La situación geográfica era favorable entre todos y se consiguió, no sin algún tropiezo, recibir ambas señales.

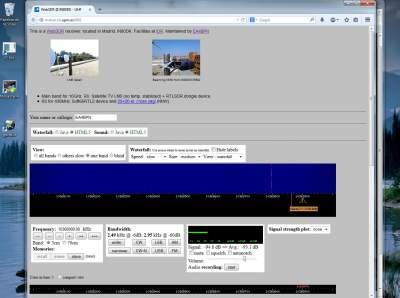

El objetivo final era que el WebSDR de Madrid actuase de baliza inversa de la futura baliza de 10GHz del Alto del León en la Sierra de Guadarrama (ED4YAE). Y así fue. La distancia que separa ambos puntos es casi de 50km, con recepción limpia las 24h del día. El sitio privilegiado donde se encuentra ubicada la baliza lo hace posible.
Lamentablemente, existe un problema serio en la recepción: la enorme deriva en frecuencia del LNB, al carecer de estabilización térmica. Esto hace que la fiabilidad de la sintonía mostrada por el WebSDR deje bastante que desear. Sin embargo, sabiendo que la baliza en sí tiene una deriva ridícula, el servidor sirve para saber que la baliza se encuentra realmente en funcionamiento, sin necesidad de cuestionarse si estará o no activa.
— por MicroBandas Rafa 2014/11/06 19:00
