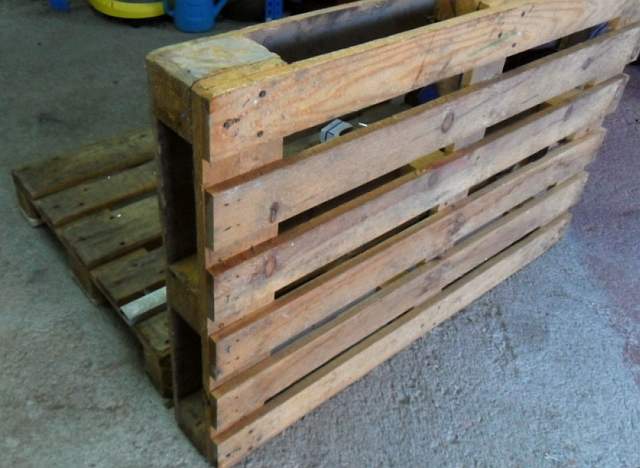

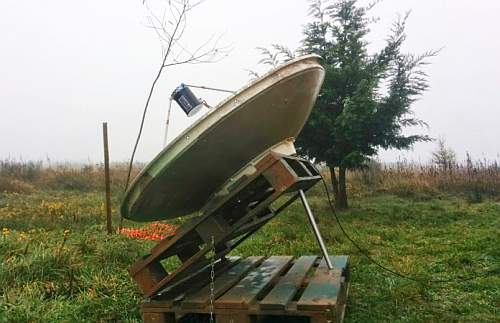

Esta es la unidad Navarone-1, un original y económico soporte de antena para parábolas de tamaño medio, que puede usarse en estación base o portable. Un original (y económico) soporte para reflectores de tamaño medio, nacido en el seno del proyecto MÍAR
Es una adaptación del sistema de reflector primario diseñado para el Proyecto MÍAR.

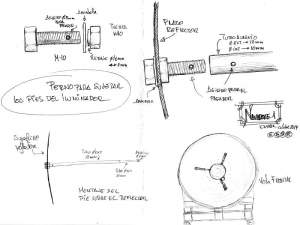

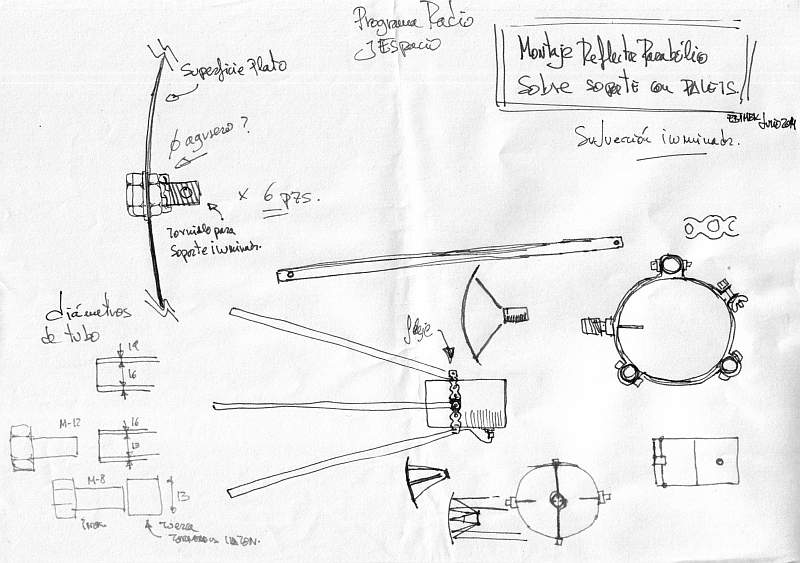

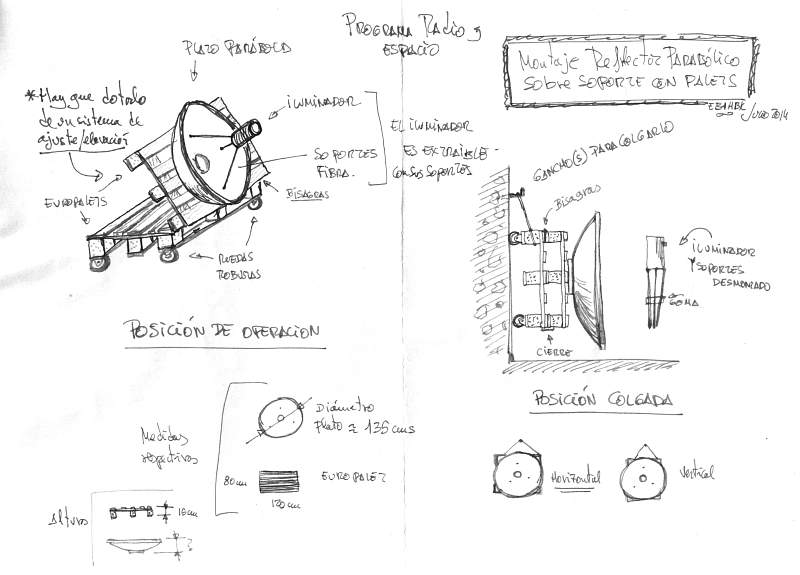

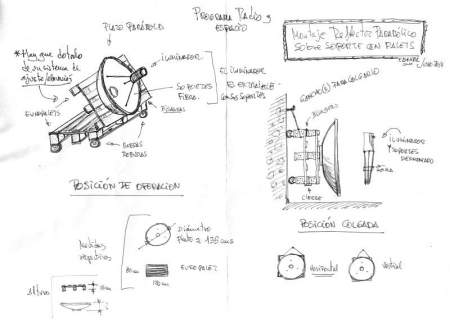

Primero unos bocetos de proyecto:

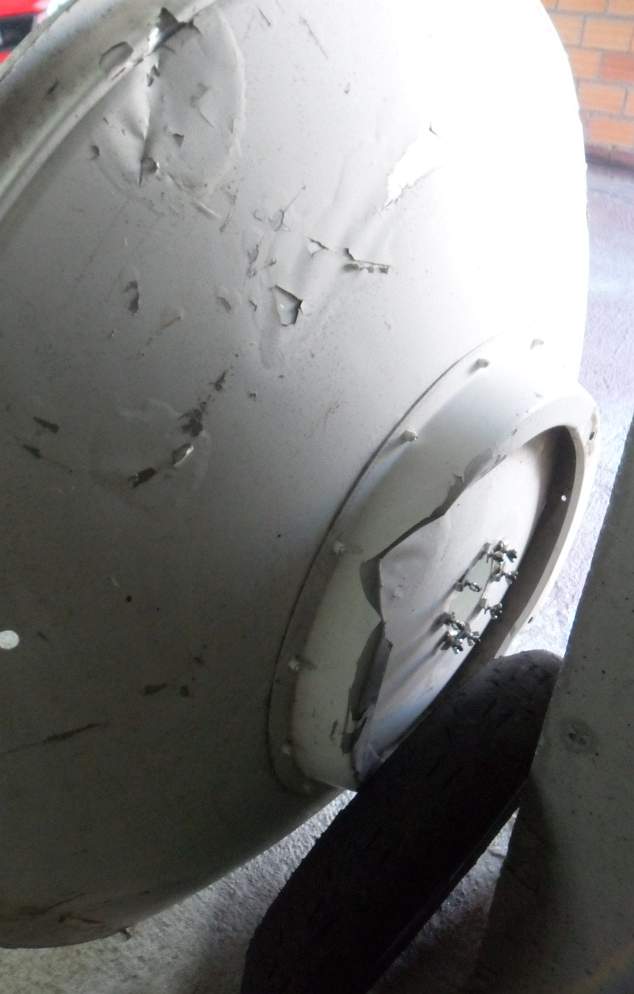

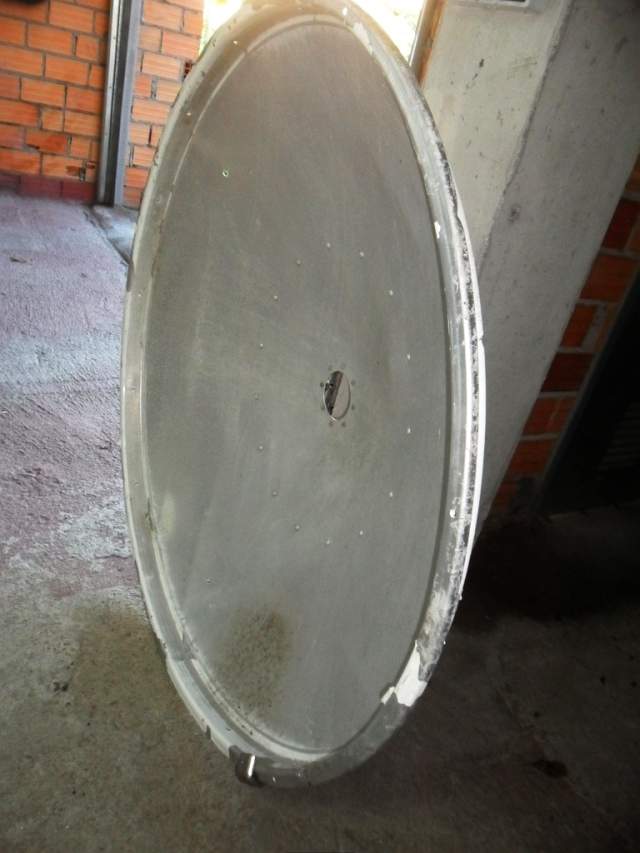

El plato ha llevado muy mala vida, pero afortunadamente no está muy perjudicado.

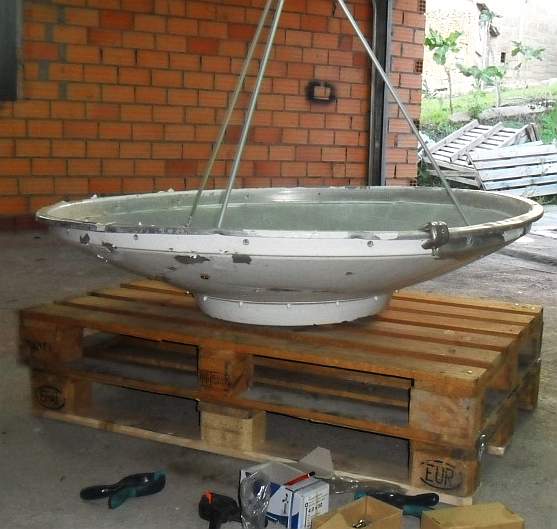

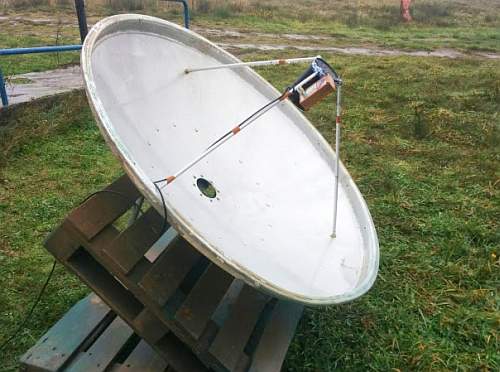

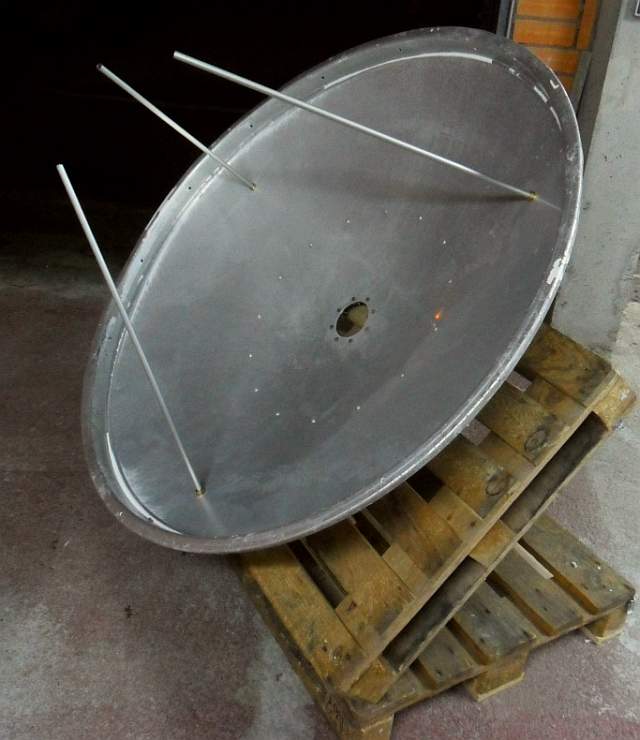

Nos vamos dando una idea de como puede quedar la cosa.
Y ahora una fotos del proceso de construcción…

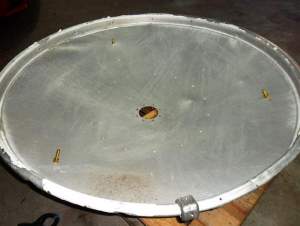

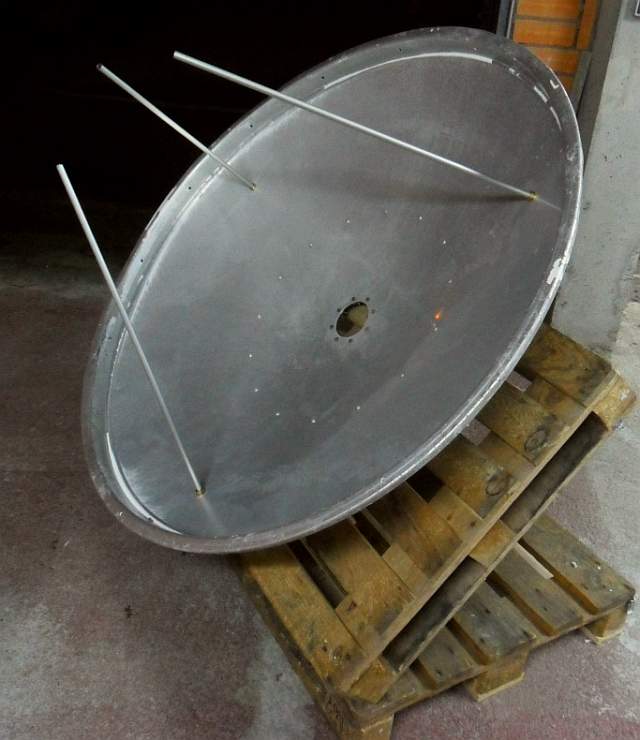

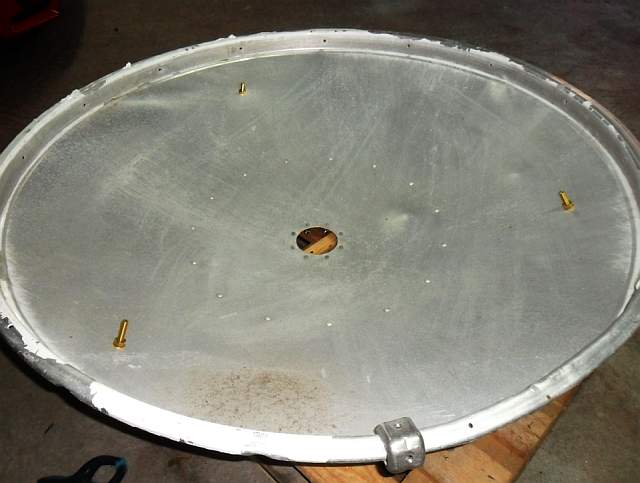

Colocamos los pernos que sujetarán el conjunto del iluminador:

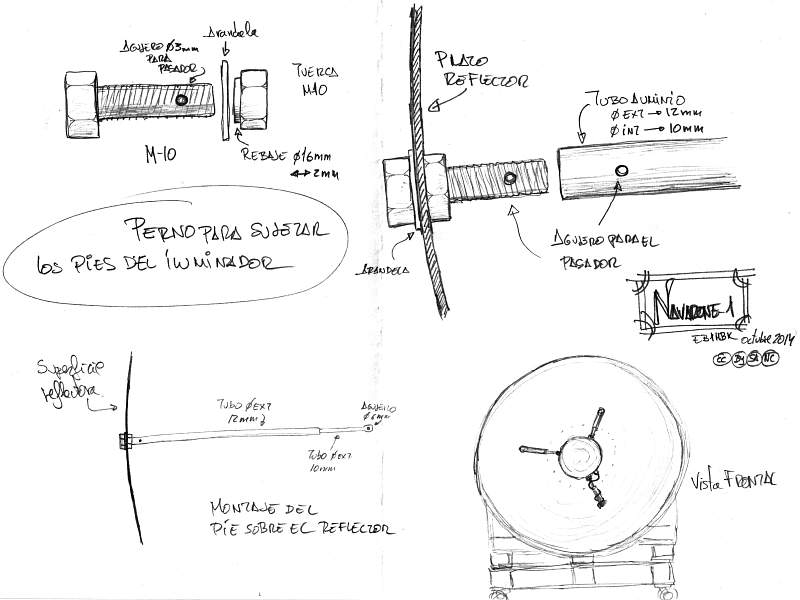

En la siguiente lámina se muestra en detalle el sistema de sujección de los pernos:
Y este el sistema de sujección del iluminador, con el iluminador:
El día 16 de Noviembre de 2014, para conmemorar el 40 aniversario de la transmisión del Mensaje de Arecibo llevamos a cabo, en el transcurso del V Encuentro de Radiaofición y Cacharreo, una retransmisión simbólica del mensaje original de Arecibo.

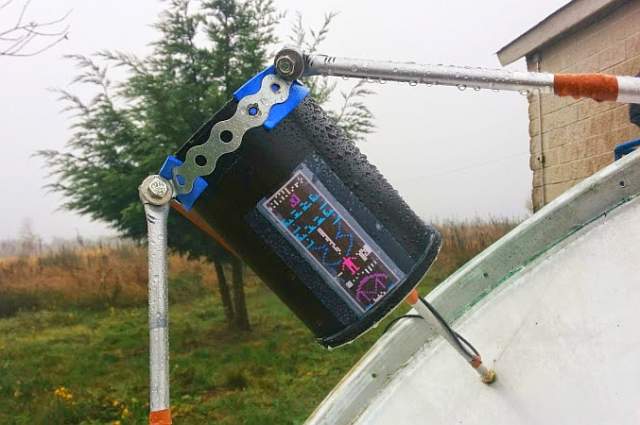

Para ello usamos el iluminador Hakiki, construido a propósito para esta frecuencia:

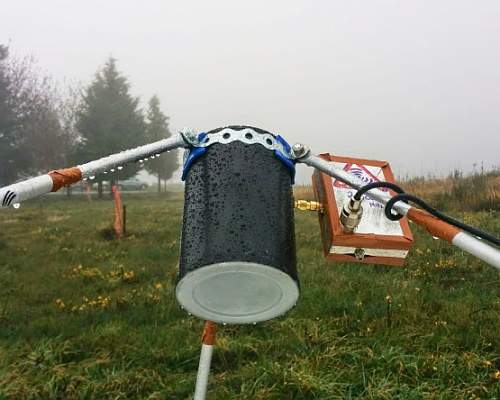

Desde este lado vemos el multiplicador de frecuencias para generar la señal en la misma frecuencia que la transmisión original:2380 MHz.
Y es estas vistas generales el sistema completo Navarone, orientado hacia M-16, justo antenas de iniciar la transmisión:
Como curiosidad , la retransmisión del mensaje original, con la identificación que corresponde a toda emisión en bandas de aficionado, corrió a cargo de una placa Arduino.
Este es el programa que realizamos para el Arduino: "klaatu barada nitko".
(…)
